컨베이어 설비에서 포장재 파손이 반복된다면 대부분 벨트 정렬 불량, 구간별 속도 차이, 완충 장치 부재라는 세 가지 원인 중 하나에 해당합니다. 파손이 발생하는 위치를 먼저 확인한 뒤 해당 구간의 롤러 간격과 벨트 장력을 점검하고, 낙차가 있는 지점에는 충격 흡수 장치를 추가하는 것이 기본적인 접근입니다. 설비 전체를 교체하기 전에 구간별 점검과 부품 교체만으로 해결되는 경우가 많습니다.
컨베이어 파손이 잦은 구간, 어디를 먼저 볼까
포장재 파손은 컨베이어 전체에서 무작위로 발생하지 않습니다. 대부분 특정 구간에서 반복적으로 나타나는데, 대표적인 취약 지점은 세 곳입니다.
첫 번째는 화물이 다른 라인으로 합류하거나 방향을 바꾸는 전환 구간입니다. 이때 컨베이어 속도가 맞지 않으면 포장재가 롤러 사이에 끼거나 옆으로 밀리면서 찢어집니다. 두 번째는 높은 곳에서 낮은 곳으로 화물이 떨어지는 낙차 구간입니다. 자유 낙하 충격이 반복되면 박스 모서리가 찌그러지고 내부 제품까지 영향을 받을 수 있습니다. 세 번째는 벨트와 롤러가 만나는 지점인데, 벨트가 한쪽으로 쏠리면 포장재 바닥면이 벨트 가장자리에 지속적으로 마찰하면서 닳습니다.
파손 위치를 정확히 특정하려면 컨베이어 라인을 따라가며 포장재에 생긴 흔적의 패턴을 관찰하는 것이 가장 빠릅니다. 찢김인지, 눌림인지, 긁힘인지에 따라 원인이 달라지기 때문입니다.

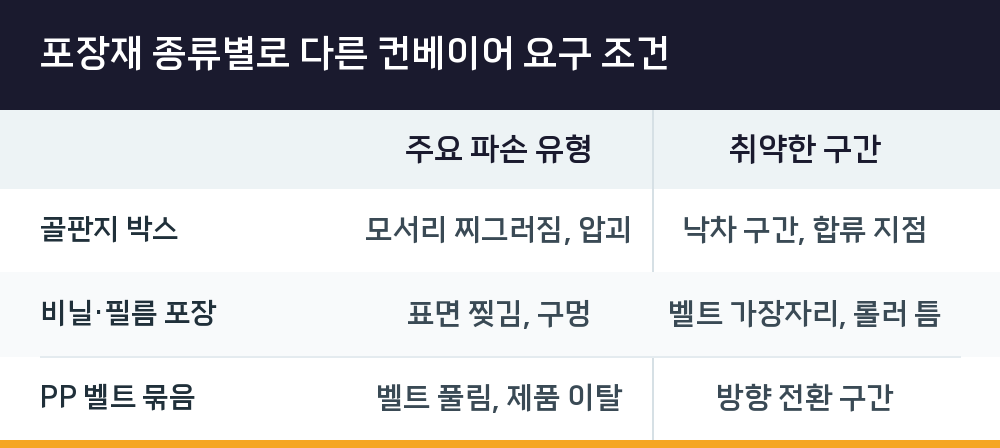

포장재 종류별로 다른 컨베이어 요구 조건
포장재는 재질과 형태에 따라 컨베이어에서 받는 영향이 완전히 다릅니다. 골판지 박스는 어느 정도 충격을 흡수하지만, 비닐 포장재나 PP 벨트로 묶인 제품은 표면 마찰에 훨씬 취약합니다.
| 포장재 형태 | 주요 파손 유형 | 취약한 구간 |
|---|---|---|
| 골판지 박스 | 모서리 찌그러짐, 압괴 | 낙차 구간, 합류 지점 |
| 비닐·필름 포장 | 표면 찢김, 구멍 | 벨트 가장자리, 롤러 틈 |
| PP 벨트 묶음 | 벨트 풀림, 제품 이탈 | 방향 전환 구간 |
포장재가 바뀌었는데 컨베이어 설비는 그대로라면 파손이 늘어나는 것이 당연합니다. 예를 들어 기존에는 골판지 박스만 취급하다가 비닐 포장재가 섞이기 시작했다면, 벨트 재질을 마찰 계수가 낮은 타입으로 바꾸거나 롤러 간격을 좁히는 조정이 필요할 수 있습니다.
벨트 쏠림과 소음, 방치하면 파손으로 이어진다
컨베이어에서 가장 흔하게 발생하는 트러블은 벨트가 한쪽으로 쏠리는 현상입니다. 벨트가 중앙을 벗어나면 포장재가 일정한 경로를 유지하지 못하고 컨베이어 프레임에 부딪히면서 파손됩니다.
쏠림의 원인은 대부분 두 가지입니다. 하나는 롤러의 좌우 평행이 맞지 않는 경우이고, 다른 하나는 화물을 한쪽으로만 싣는 편하중 때문입니다. 쏠리는 쪽의 테일 롤러 텐션 볼트를 조금씩 조여 장력을 높이면 해결되는 경우가 많습니다. 반복적으로 쏠림이 발생한다면 벨트 중앙에 V-가이드가 부착된 타입으로 교체하는 것이 근본적인 해결책이 됩니다.
소음이 날 때는 롤러 베어링의 구리스가 말랐거나 체인과 스프라켓의 정렬이 틀어진 경우입니다. 베어링에 윤활유를 주입하고 체인 장력을 점검해야 합니다. 모터 쪽에서 웅웅거리는 소리가 난다면 과부하 상태이므로 감속기 오일을 교체하거나 부하를 줄여야 합니다. 소음은 단순히 듣기 불편한 문제가 아니라 설비가 과도한 부하를 받고 있다는 신호이므로, 방치하면 벨트가 끊어지거나 모터가 타버리는 사고로 이어집니다.

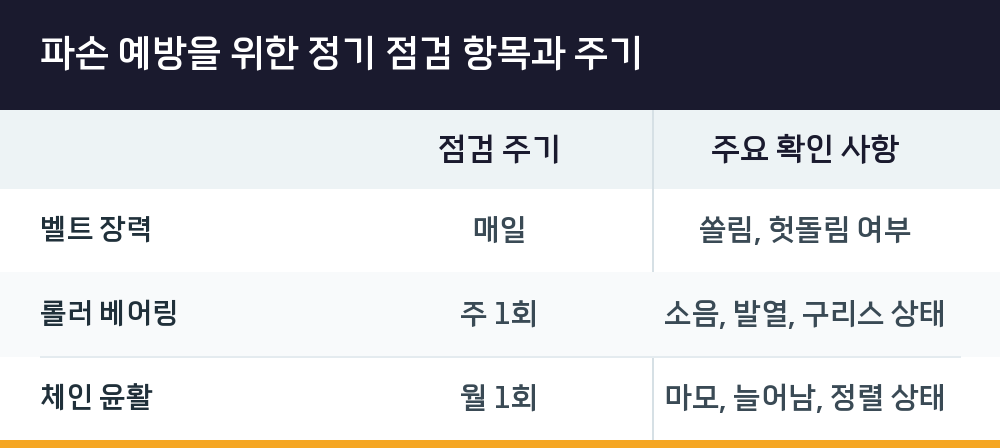

파손 예방을 위한 정기 점검 항목과 주기
컨베이어 파손 예방의 핵심은 정기 점검입니다. 점검 항목을 정리하면 다음과 같습니다.
- 벨트 장력과 쏠림 상태(육안 및 손으로 눌러 확인)
- 롤러 회전 상태 및 이물질 끼임 여부
- 체인 윤활 상태 및 스프라켓 정렬
- 비상 정지 스위치와 안전 커버 작동 여부
- 포토 센서 렌즈 오염 여부
| 점검 항목 | 점검 주기 | 주요 확인 사항 |
|---|---|---|
| 벨트 장력 | 매일 | 쏠림, 헛돌림 여부 |
| 롤러 베어링 | 주 1회 | 소음, 발열, 구리스 상태 |
| 체인 윤활 | 월 1회 | 마모, 늘어남, 정렬 상태 |
점검은 단순히 눈으로 보는 것에 그치지 말고, 직접 롤러를 돌려보고 벨트를 눌러보는 방식으로 진행하는 것이 좋습니다. 특히 센서 렌즈에 먼지가 쌓이면 검은색이나 투명한 포장재를 감지하지 못해 화물이 밀리면서 파손으로 이어질 수 있습니다. 반사율이 낮은 포장재를 자주 취급한다면 반사형 센서 대신 대미러(Through-beam) 방식 센서로 교체하는 것이 안전합니다.
파손이 반복되는 라인, 단계별로 점검하는 순서
파손이 특정 구간에서 반복될 때는 설비 전체를 의심하기 전에 다음 순서로 점검을 진행하는 것이 효율적입니다.
1단계: 파손 위치와 패턴 기록
일주일간 파손이 발생한 위치와 포장재 상태를 사진으로 기록합니다. 이때 파손이 항상 같은 지점인지, 특정 시간대에 집중되는지도 함께 확인합니다.
2단계: 해당 구간의 속도와 간격 확인
파손 지점의 컨베이어 속도가 앞뒤 구간과 일치하는지 확인합니다. 속도 차이가 있다면 화물이 밀리거나 끼면서 파손이 발생할 수 있습니다.
3단계: 낙차 구간 완충 장치 점검
높이 차이가 있는 지점이라면 충격 흡수 패드나 완충 롤러가 제대로 설치되어 있는지 확인합니다. 낙차가 30cm만 넘어도 골판지 박스에 실질적인 충격이 전달됩니다.
4단계: 벨트 장력과 정렬 재조정
테일 롤러의 텐션 볼트를 좌우 동일하게 조정하고, 벨트가 중앙을 유지하는지 확인합니다. 이때 한쪽만 과도하게 조이면 오히려 쏠림이 심해질 수 있습니다.
5단계: 포장재 변경 이력 확인
최근에 포장재 사양이나 적재 방식을 바꾼 적이 있는지 확인합니다. 포장재가 달라지면 컨베이어 속도나 롤러 간격을 함께 조정해야 하는 경우가 많습니다.
이 과정을 거쳤는데도 파손이 해결되지 않는다면, 컨베이어 제조사에 점검을 의뢰하거나 설비 노후화에 따른 교체를 검토해야 합니다. 특히 10년 이상 사용한 설비는 프레임 자체가 변형되어 볼트 조정만으로는 정렬이 맞지 않을 수 있습니다.

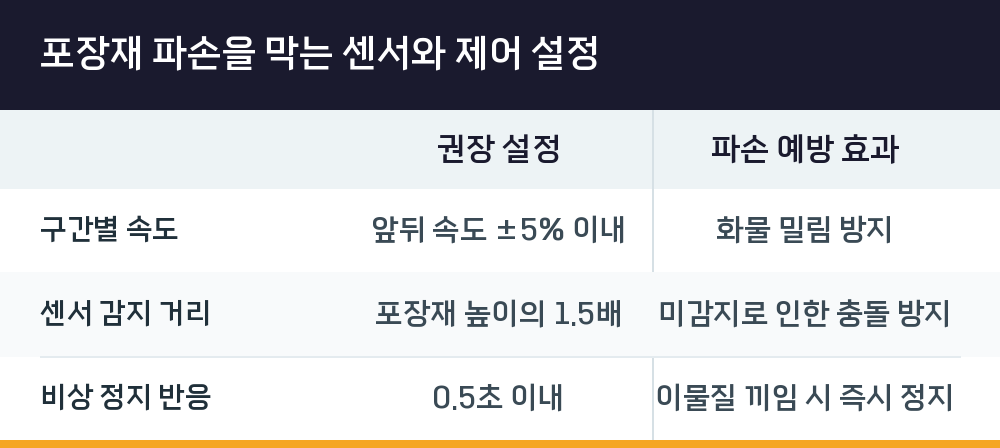

포장재 파손을 막는 센서와 제어 설정
현대식 컨베이어는 센서와 제어 소프트웨어가 결합되어 있어, 이 설정값만 정확히 맞춰도 파손을 크게 줄일 수 있습니다.
| 제어 항목 | 권장 설정 | 파손 예방 효과 |
|---|---|---|
| 구간별 속도 | 앞뒤 속도 ±5% 이내 | 화물 밀림 방지 |
| 센서 감지 거리 | 포장재 높이의 1.5배 | 미감지로 인한 충돌 방지 |
| 비상 정지 반응 | 0.5초 이내 | 이물질 끼임 시 즉시 정지 |
특히 최근 물류센터에서 표준으로 적용되는 MDR(Motor Driven Roller) 방식은 구역별로 모터가 내장되어 있어 화물이 있을 때만 구동됩니다. 이 방식은 대기 전력을 줄이고 소음을 감소시킬 뿐 아니라, 화물 간 간격을 제어할 수 있어 포장재가 서로 부딪히는 것을 방지합니다. 시간당 처리량이 중요한 대형 풀필먼트 센터에서 이 방식을 선호하는 이유입니다.
센서 설정값은 포장재의 색상과 재질에 따라 달라져야 합니다. 검은색 포장재나 투명 필름은 반사형 센서가 감지하지 못하는 경우가 많으므로, 취급하는 포장재의 종류에 맞는 센서 방식을 선택하는 것이 중요합니다.
